インスタンス・ノード

ネットワークのインスタンス・ノードは、他のネットワークのインスタンスを表現します。言い換えると、インスタンス・ノードは、サブ・ネットワークを表現します。1つかそれ以上のインスタンス・ノードを含むネットワークは、オブジェクト指向ネットワークとみなされます。  インスタンス・ノードは、インスタンス・ツールを用いて作成されます。 インスタンス・ノードを他の（基本）ノードに接続するには、インスタンスであるネットワーク・クラスが、インタフェース・ノード（すなわち、入力ノードや出力ノード）を含まなければなりません。

インスタンス・ノードは、それが表現するインスタンスのインタフェース・ノードを含む丸みがかった四角形で表示されます。  事例として図 1 を参照。

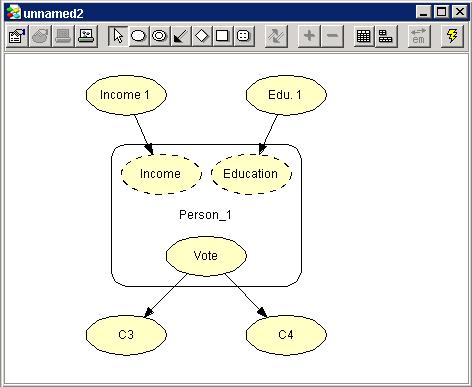

図 1: このオブジェクト指向ネットワークは、Personネットワークのインスタンスを表現するPerson_1と名付けられたインスタンスノードを含みます。
